【新页微无线充主芯片方案】

 新页微电子隶属厦门新页集团，是国内拥有最多无线充电专利（75项）的专业无线充芯片设计公司，是最早的WPC国际无线充电联盟会员。创始人林桂江博士8年潜心研究无线充电技术，是国内无线充电标准的制定参与者。深圳天圆科技专业代理新页微无线充电芯片和提供全套的无线充解决方案。新页微无线充电芯片覆盖5W-100W 2KW低中高功率电动车无线充全系列产品。尤其在手机无线充发射芯片和接收芯片产品成熟稳定，效率高达82%。同时15W手机无线接收芯片是国内第一家通过QI认证的厂家。新页微的芯片方案的主板产品都通过QI认证，是国内最容易通过QI认证的方案。

     明星产品10W 7.5W兼容无线快充芯片NY7502

    ◇ NY7502无线充芯片方案优点

          ■  通过内部软件频率控制，能够同一芯片同时满足10W三星和7.5W苹果无线快充。不需要更改硬件和主芯片，同一芯片同一PCB板即可同时满足10W和7.5W的快充市场需求。

   ■  整体BOM成本低，NY7502A单线圈方案PCB板成本控制在18RMB以下，我们天圆科技同时提供全套解决方案， 代理配套整个的驱动和MOS，DC-DC，运放LM324，能够为客户节省成本，我们长期的备货也保证了客户因为缺货涨价带来的成本风险。

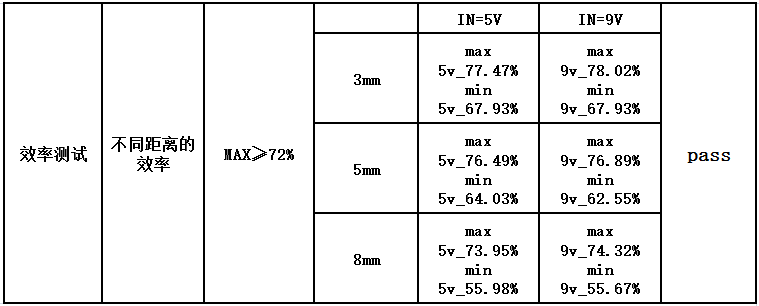

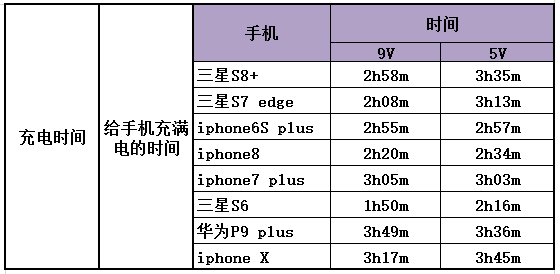

   ■  效率高，单线圈方案效率高达78%，双线圈三线圈效率高达86%。充电时间短 ，苹果IPHONE8充电时间为2小时20分钟。

         ■  无线充电稳定， PCB板温度在45度以下， 一般手机在38度左右。

   ◇ NY7502无线充芯片参数

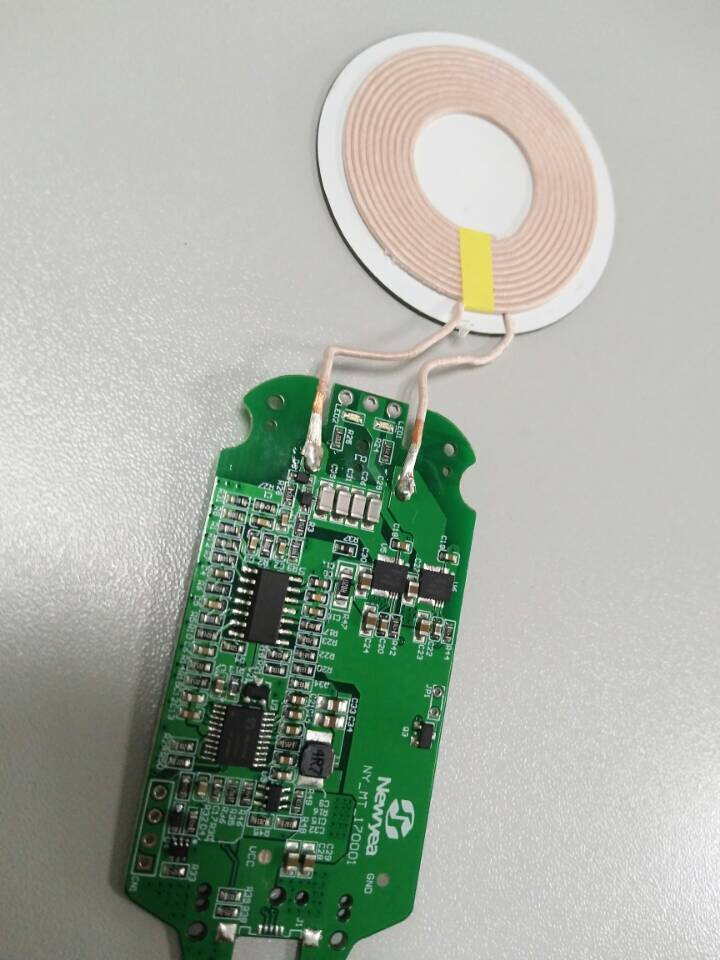

           ■  NY7502是10W和7.5W兼容的无线快充反射芯片。NY7502A是单线圈，NY7502B是双线圈方案。NY7502是一款已经成熟量产的大批量出货方案。该芯片基于51内核构建的MCU。内部包含通讯接口、PWM、输入捕获、12位ADC、WDT等。通过软件算法实现过流检测、PWM控制输出、电压采集、温度采集、QC2.0通讯及使能、以及数据解调和修正，在保证方案具有超高的传输效率和良好的兼容性的前提下，加入FSK调制功能，该芯片适用于性能要求较高，支持苹果快充三星快充的单线圈产品。智能FOD 金属异物检测， 过温过流过压保护。

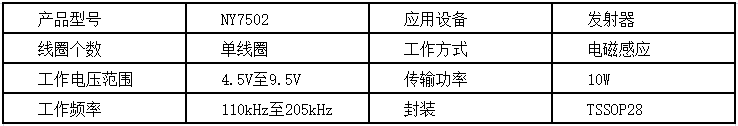

        规格参数：

   ◇ 新页微15W发射芯片NY7505

           ■  NY7505是一款专用无线充电发射芯片。该芯片基于51内核构建的8位MCU。内部包含PLL、PWM、定时器、输入捕获、12位ADC、WDT等。通过软件算法实现过流检测、PWM控制输出、电压采集、温度采集、QC2.0通讯及使能、以及数据解调和修正，在保证方案具有超高的传输效率和良好的兼容性的前提下，加入FSK调制功能，同时可识别到不同的适配器和接收端自动切换不同功率输出，该芯片适用于性价比较高，支持三星快充（SFC），15W功率的产品。智能FOD 金属异物检测，过温过流过压保护。智能FOD 金属异物检测， 过温过流过压保护。符合QI 1.2标准，成品板轻松过QI认证。

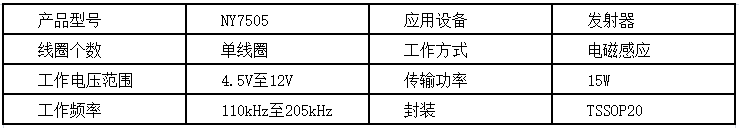

        规格参数：

    ◇ 新页微15W接收芯片NY8605

           ■  NY8605是一款专用无线充电接收芯片，是国内第一家过QI认证的接收芯片。兼容WPCV１.2协议。该芯片内置8位MCU，内部采用同步整流，支持LDO和SW输出模式，同时支持ASK调制，FSK信号解调；包含过温保护，输出过流保护等模块，安全可靠，所需外围器件少，传输效率高，适用于集成度高，性能要求高的产品。

       规格参数：

 ◇ 天圆科技提供无线充整体解决方案

            ■  天圆科技拥有专业的无线充FAE技术支持工程师， 可以为客户提供整体的解决方案。首先我们可以为客户提供从硬件原理图 PCB板图参考设计和 BOM整体报价。 天圆科技多年来深耕IC芯片市场，拥有全方位的BOM成本控制优势。无线充方案中涉及到的驱动芯片和MOS管我们都有代理配套供应， 如驱动类的CSD97374  CSD97376 RT9612 FD2105以及MOS管 AO4842 AO4822 AO7934 和SN30D10 SN3030等等，充足的备货为客户避免了缺货带来的成本涨价风险。
